Клапаны обратные общего назначения прямоугольного сечения

Клапаны обратные общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе.

получить консультацию

СДЕЛАНО В РОВЕН

Описание товара

Характеристики моделей

Купить

Клапаны обратные общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе. Клапан может быть установлен как в горизонтальном, так и в вертикальном воздуховоде. При установке клапана в вертикальном воздуховоде (предварительно снять с клапана систему тяг) поток воздуха должен быть направлен снизу вверх. Рекомендуемая скорость движения воздуха перед клапаном - не менее 6 м/с.
Клапаны обратные общего назначения изготовлены из углеродистой и оцинкованной стали.

Особенности:

С ручным управлением
Клапаны КОп изготовлены из оцинкованной и углеродистой стали

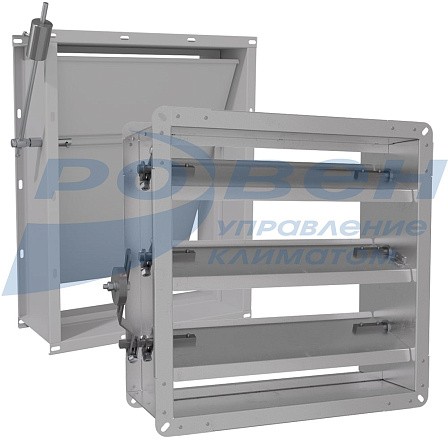

По конструкции клапаны: одностворчатые и многостворчатые.

При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.

Габаритные и присоединительные размеры (мм) клапанов типа КОп из оцинкованной стали

Одностворчатые оцинкованные клапаны


Многостворчатые оцинкованные клапаны


Модель	L х H	Кол-во створок	С	Масса, кг
КОп-150*150	150х150	1	200	2,8
КОп-200*200	200х200	1		3,5
КОп-250*250	250х250	1		4,3
КОп-300*300	300х300	2		5,5
КОп-350*350	350х350	2		6,6
КОп-400*400	400х400	2		8,3
КОп-450*450	450х450	3		8,8
КОп-500*500	500х500	3		9,4
КОп-600*600	600х600	3		13,8
КОп-700*700	700х700	4		15,4
КОп-800*800	800х800	4		17,7
КОп-900*900	900х900	5		22,6
КОп-1000*1000	1000х1000	5		25,9

По отдельному запросу рассматривается возможность изготовления клапанов нестандартных размеров.

Габаритные и присоединительные размеры (мм) клапанов типа КОп из углеродистой стали


Модель	L х H	C		Масса, кг
		-1 (короткий)	-2 (длинный)
КОп-150*150	150х150	50	160	2,5
				3,17
КОп-200*200	200х200
КОп-250*250	250х250			3,88
КОп-400*400	400х400		170	7,5
КОп-500*500	500х500			8,59
КОп-800*800	800х800	64	200	16,05
КОп-1000*1000	1000х1000	72
				23,5

По отдельному запросу рассматривается возможность изготовления клапанов КОп-1 и КОп-2 нестандартных размеров в диапазоне сечений от 150*150 до 1000*1000 мм с шагом 50 мм по каждой стороне.

Потери давления в клапане

Модель	Характеристики
	Потери давления при полностью открытом клапане ∆P, Па		Коэффициент местного сопротивления ε
	При V≤13 м/с на горизонтальных участках	При V≤6 м/с на вертикальных участках	При V≥6 м/с на вертикальных участках
КОп-150-150	6	0	0
КОп-200-200	8	0,02
КОп-250-250	9	0,04
КОп-400-400	11	0,18
КОп-500-500	15	0,37
КОп-800-800	20	1,56	0,08
КОп-1000-1000	31	3,14	0,17

МАРКИРОВКА:

Клапан обратный оц. КОп-200*200
где: КОп – клапан обратный общего назначения прямоугольного сечения
из оцинкованной стали;
200*200 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм.

Клапан обратный оц. КОп-500*500-МС
где: КОп – клапан обратный общего назначения прямоугольного сечения
из оцинкованной стали;
500*500 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
МС – многостворчатый клапан.

Клапан обратный КОп-1-500*500
где: КОп – клапан обратный общего назначения прямоугольного сечения из
углеродистой стали;
1 – глубина клапана (1 – короткий; 2 - длинный)
500*500 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм.
