Тепловая завеса серии 400
Тепловые завесы Тепломаш серии 400W, 400Е, 400A устанавливаются при высоте дверей и окон 3,0-5,0 метра. Они отлично справляются со своей функцией в торговых центрах, производственных цехах, на складах, в ангарах, в спортивных залах и других объектах подобного назначения.
К выбору предлагаются модели как для горизонтальной установки, так и для одностороннего и двухстороннего вертикального монтажа. Присоединительные размеры патрубков в завесах серии 400W - 3/4”.
Степень защиты, обеспечиваемая оболочкой – IP21.
При высоте дверей и окон 3,0-5,0 метра, рекомендуются к установке тепловые завесы Тепломаш из серии 400. Они отлично справляются со своей функцией в торговых центрах, производственных цехах, на складах, в ангарах, в спортивных залах и других объектах подобного назначения. К выбору предлагаются модели как для горизонтальной установки, так и для одностороннего и двухстороннего вертикального монтажа. Присоединительные размеры патрубков в завесах серии 400W - 3/4”.
Степень защиты, обеспечиваемая оболочкой – IP21.
Серия 400Е/400W/400А Комфорт
Модель |
Параметры питающей сети, В/Гц |
Режимы мощности, |
Потребляемая мощность двигателя, Вт |
Расход воздуха, м3/ч |
Эффективная длина струи, м |
Звуковое давление, Дб |
Габаритные размеры, мм |
Вес, кг |
серия 400Е Комфорт (электрический источник тепла) |
||||||||
КЭВ-9П4031Е |
380/50 |
0/4,5/9 |
265 |
1300/2000/2600 |
4,5 |
62 |
1110х405х355 |
23 |
КЭВ-12П4031Е |
380/50 |
0/6/12 |
265 |
4,5 |
62 |
23 |
||
КЭВ-18П4031Е |
380/50 |
0/9/18 |
265 |
4,5 |
62 |
23,5 |
||
КЭВ-12П4041Е |
380/50 |
0/6/12 |
530 |
1800/3000/3700 |
4,5 |
64 |
1575х405х355 |
32 |
КЭВ-18П4041Е |
380/50 |
0/9/18 |
530 |
4,5 |
64 |
33,5 |
||
КЭВ-24П4041Е |
380/50 |
0/12/24 |
530 |
4,5 |
64 |
34,5 |
||
КЭВ-18П4021Е |
380/50 |
0/9/18 |
530 |
2600/4000/5200 |
4,5 |
65 |
2090х405х355 |
44 |
КЭВ-24П4021Е |
380/50 |
0/12/24 |
530 |
4,5 |
65 |
45 |
||
КЭВ-36П4021Е |
380/50 |
0/18/36 |
530 |
4,5 |
65 |
46,5 |
||
серия 400W Комфорт (водяной источник тепла) |
||||||||
КЭВ-44П4131W |
220/50 |
0/12,7/19,6 |
265 |
1500/2000/2500 |
4,5 |
62 |
1110х405х355 |
25 |
КЭВ-70П4141W |
220/50 |
0/20,3/32,2 |
530 |
2300/3200/3600 |
4,5 |
64 |
1575х405х355 |
39 |
КЭВ-98П4121W |
220/50 |
0/30,4/47 |
530 |
3100/4100/5000 |
4,5 |
65 |
2090х405х355 |
46,5 |
серия 400А Комфорт (без источника тепла) |
||||||||
КЭВ- П4131А |
220/50 |
- |
265 |
1500/2300/2900 |
5,0 |
62 |
1110х405х355 |
20,5 |
КЭВ- П4141А |
220/50 |
- |
530 |
2100/3500/4200 |
5,0 |
61 |
1575х405х355 |
31 |
КЭВ- П4121А |
220/50 |
- |
530 |
3000/4600/5800 |
5,0 |
65 |
2090х405х355 |
41 |
Тепловые характеристики завес при температуре воздуха в помещении +15ºС.
КЭВ-44П4131W |
||||||
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
Расход воздуха 2500/1300 |
max/min |
max/min | max/min | max/min | max/min | max/min |
Тепловая мощность, кВт |
17,7/10,0 |
18,7/9,3 |
19,4/12,4 |
19,6/12,7 |
15,6/10,0 |
4,9/3,9 |
Подогрев воздуха, ºС |
21/23 |
22/21 |
23/28 |
23/29 |
18/23 |
6/9 |
Расход воды, л/с |
0,06/0,03 |
0,09/0,04 |
0,15/0,10 |
0,21/0,14 |
0,21/0,15 |
0,07/0,05 |
КЭВ-70П4141W |
||||||
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
Расход воздуха 3600/1800 |
max/min |
max/min | max/min | max/min | max/min | max/min |
Тепловая мощность, кВт |
36,7/22,9 |
35,0/22,0 |
33,0/20,8 |
32,2/20,3 |
25,9/16,3 |
13,4/7,6 |
Подогрев воздуха, ºС |
30/38 |
29/36 |
27/34 |
26/33 |
21/27 |
11/12 |
Расход воды, л/с |
0,13/0,18 |
0,16/0,10 |
0,26/0,16 |
0,35/0,22 |
0,35/0,22 |
0,18/0,10 |
КЭВ-98П4121W |
||||||
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
Расход воздуха 5000/2600 |
max/min |
max/min | max/min | max/min | max/min | max/min |
Тепловая мощность, кВт |
56,5//36,7 |
53,1/34,4 |
48,7/31,5 |
47,0/30,4 |
38,0/24,5 |
21,2/13,5 |
Подогрев воздуха, ºС |
33/42 |
31/39 |
29/36 |
28/34 |
22/28 |
12/15 |
Расход воды, л/с |
0,19/0,13 |
0,24/0,16 |
0,38/0,24 |
0,51/0,33 |
0,51/0,33 |
0,28/0,18 |
Серия 400Е/400А Оптима
Модель |
Параметры питающей сети, В/Гц |
Режимы мощности, |
Потребляемая мощность двигателя, Вт |
Расход воздуха, м3/ч |
Эффективная длина струи, м |
Звуковое давление, Дб |
Габаритные размеры, мм |
Вес, кг |
серия 400Е Оптима (электрический источник тепла) |
||||||||
КЭВ-9П4032Е |
380/50 |
0/4,5/9 |
300 |
2100/2300/2400 |
4,5 |
61 |
1100х320х315 |
19,5 |
КЭВ-12П4032Е |
380/50 |
0/6/12 |
300 |
4,5 |
61 |
20,5 |
||
КЭВ-18П4032Е |
380/50 |
0/9/18 |
300 |
4,5 |
61 |
20,5 |
||
КЭВ-12П4042Е |
380/50 |
0/6/12 |
450 |
2700/3250/3500 |
4,5 |
63 |
1565х320х315 |
28 |
КЭВ-18П4042Е |
380/50 |
0/9/18 |
450 |
4,5 |
63 |
29 |
||
КЭВ-24П4042Е |
380/50 |
0/12/24 |
450 |
4,5 |
63 |
30 |
||
КЭВ-18П4022Е |
380/50 |
0/9/18 |
560 |
4100/4400/4800 |
4,5 |
64 |
2085х320х315 |
36,5 |
КЭВ-24П4022Е |
380/50 |
0/12/24 |
560 |
4,5 |
64 |
37,5 |
||
КЭВ-36П4022Е |
380/50 |
0/18/36 |
560 |
4,5 |
64 |
39 |
||
серия 400А Оптима (без источника тепла) |
||||||||
КЭВ- П4132А |
220/50 |
- |
300 |
2150/2320/2450 |
4,5 |
61 |
1100х320х315 |
19,5 |
КЭВ- П4142А |
220/50 |
- |
500 |
2900/3350/3600 |
4,5 |
63 |
1565х320х315 |
26,5 |
КЭВ- П4122А |
220/50 |
- |
560 |
4300/4700/4900 |
4,5 |
64 |
2085х320х315 |
34 |
Серия 400Е/400А Бриллиант
Модель |
Параметры питающей сети, В/Гц |
Режимы мощности, |
Потребляемая мощность двигателя, Вт |
Расход воздуха, м3/ч |
Эффективная длина струи, м |
Звуковое давление, Дб |
Габаритные размеры, мм |
Вес, кг |
серия 400Е Бриллиант (электрический источник тепла) |
||||||||
КЭВ-9П4033Е |
380/50 |
0/4,5/9 |
300 |
2060/2250/2400 |
4,5 |
61 |
1100х320х315 |
19,5 |
КЭВ-12П4033Е |
380/50 |
0/6/12 |
300 |
4,5 |
61 |
20,5 |
||
КЭВ-18П4033Е |
380/50 |
0/9/18 |
300 |
4,5 |
61 |
20,5 |
||
КЭВ-12П4043Е |
380/50 |
0/6/12 |
450 |
2900/3240/3500 |
4,5 |
63 |
1565х320х315 |
28,5 |
КЭВ-18П4043Е |
380/50 |
0/9/18 |
450 |
4,5 |
63 |
29 |
||
КЭВ-24П4043Е |
380/50 |
0/12/24 |
450 |
4,5 |
63 |
30 |
||
КЭВ-18П4023Е |
380/50 |
0/9/18 |
560 |
3650/4340/4800 |
4,5 |
64 |
2085х320х315 |
36,5 |
КЭВ-24П4023Е |
380/50 |
0/12/24 |
560 |
4,5 |
64 |
37,5 |
||
КЭВ-36П4023Е |
380/50 |
0/18/36 |
560 |
4,5 |
64 |
39 |
||
серия 400А Брилиант (без источника тепла) |
||||||||
КЭВ- П4133А |
220/50 |
- |
300 |
2100/2300/2450 |
4,5 |
61 |
1100х320х315 |
19,5 |
КЭВ- П4143А |
220/50 |
- |
500 |
2910/3360/3600 |
4,5 |
63 |
1565х320х315 |
26,5 |
КЭВ- П4123А |
220/50 |
- |
560 |
3750/4450/4900 |
4,5 |
64 |
2085х320х315 |
34 |

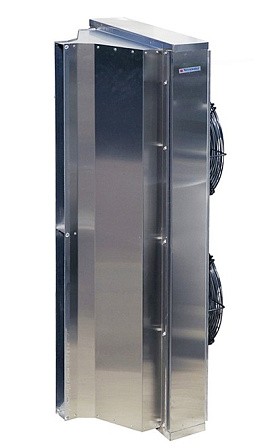

Серия 400Е/400W/400А IP54 Промышленная
Завесы предназначены для защиты проемов высотой от 3 до 5 метров, в помещениях с атмосферой, содержащей капельную влагу, в частности, в автомойках.
Благодаря равномерному воздушному потоку эффективно защищают проемы промышленных зданий. Степень защиты оболочки IP54.
Модель |
Параметры питающей сети, В/Гц |
Режимы мощности, |
Потребляемая мощность двигателя, Вт |
Расход воздуха, м3/ч |
Эффективная длина струи, м |
Звуковое давление, Дб |
Габаритные размеры, мм |
Вес, кг |
серия 400Е IP54 Промышленная (электрический источник тепла) |
||||||||
КЭВ-12П4050Е |
380/50 |
0/6/12 |
540 |
1900/2900/4500 |
5 |
62 |
1495х550х555 |
60 |
КЭВ-18П4050Е |
380/50 |
0/9/18 |
540 |
5 |
62 |
60 |
||
КЭВ-12П4060Е |
380/50 |
0/6/12 |
800 |
2600/4100/6200 |
5 |
64 |
2025х550х555 |
76 |
КЭВ-24П4060Е |
380/50 |
0/12/24 |
800 |
5 |
64 |
76 |
||
КЭВ-36П4060Е |
380/50 |
0/18/36 |
800 |
5 |
64 |
76 |
||
серия 400W IP54 Промышленная (водяной источник тепла) |
||||||||
КЭВ-75П4050W |
380/50 |
- |
540 |
1800/2800/4500 |
5 |
60 |
1495х550х555 |
60 |
КЭВ-100П4060W |
380/50 |
- |
800 |
2500/4000/6200 |
5 |
62 |
2025х550х555 |
76 |
серия 400А IP54 Промышленная (без источника тепла) |
||||||||
КЭВ- П4050А |
380/50 |
0/20,2/36,9 |
540 |
2000/3000/4700 |
5 |
60 |
1495х550х555 |
63 |
КЭВ- П4060А |
380/50 |
0/29,5/53,7 |
800 |
2700/4100/6400 |
5 |
62 |
2025х550х555 |
85 |
Тепловые характеристики завес при температуре воздуха в помещении +15ºС
КЭВ-75П4050W |
||||||
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
Расход воздуха 4500/1800 |
max/min |
max/min |
max/min |
max/min |
max/min |
max/min |
Тепловая мощность, кВт |
42/22,8 |
40,1/21,9 |
37,7/20,7 |
36,9/20,2 |
29,7/16,2 |
15,5/7,6 |
Подогрев воздуха, ºС |
27/37 |
26/36 |
24/34 |
24/33 |
19/26 |
10/12 |
Расход воды, л/с |
0,15/0,08 |
0,18/0,1 |
0,29/0,16 |
0,4/0,22 |
0,4/0,22 |
0,21/0,1 |
КЭВ-100П4060W |
||||||
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
Расход воздуха 6200/2500 |
max/min |
max/min |
max/min |
max/min |
max/min |
max/min |
Тепловая мощность, кВт |
64/35/6 |
60,5/33,4 |
55,6/30,6 |
53,7/29,5 |
43,5/23,8 |
24,2/13,1 |
Подогрев воздуха, ºС |
30/42 |
28/39 |
26/3 |
25/34 |
20/28 |
11/15 |
Расход воды, л/с |
0,22/0,12 |
0,28/0,15 |
0,43/0,24 |
0,59/0,32 |
0,58/0,32 |
0,33/0,18 |
Не представленные в наличии модели доступны к поставке под заказ
