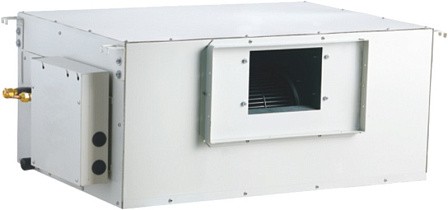

Блок внутренний канальный RMS-IN…-D1/V2
Высоконапорные внутренние блоки RMS-IN…-D1/V2 канального типа предназначены для работы с сетью воздуховодов большой протяженности и способны обеспечить свободное статическое давление до 200 Па (для всех моделей от 6,3 до 14,0 кВт).
Блоки используются, как правило, для объемных помещений коммерческого назначения, где требуется осуществить прокладку воздуховодов на большие расстояния и со значительным удалением зон забора и раздачи обрабатываемого воздуха.
Функции и технологии:
- Авторестарт. После возобновления электроснабжения кондиционер автоматически перезапустится с теми настройками, которые существовали на момент отключения электропитания.
- Аварийная кнопка. Позволяет включать и выключать кондиционер в случае отсутствия неисправности или утраты пульта управления, как с прежними настройками и в ранее установленном режиме работы (охлаждение или обогрев), так и переключить режим работы, по желанию пользователя.
- Антикоррозийное покрытие. Металлические элементы корпуса наружного блока, незащищенные лакокрасочным слоем, имеют специальное покрытие, которое препятствует появлению коррозии и позволяет продлить срок службы агрегата.
- Защита от прорыва холодного воздуха. При использовании режима обогрева вентилятор внутреннего блока будет включен только после достаточного нагрева теплообменника внутреннего блока, что позволит предотвратить выброс холодного воздуха.
- Турбо режим. Режим высокой мощности активирует максимальную производительность кондиционера в заданном режиме работы и позволяет быстрее достичь необходимой температуры. Функционирование в данном режиме не превышает 15 минут.
- Независимое осушение. При включении режима осушения происходит эффективное осушение воздуха без заметного изменения температуры в обслуживаемом помещении.
- Экономичный режим. Режим работы активируется кнопкой ECO на пульте управления. Для снижения потребления электроэнергии существовавшая ранее температурная уставка будет скорректирована автоматикой на 2°C, при этом кондиционер продолжит функционировать в ранее установленном режиме.
- Таймер 24 часа. Существует возможность настроить автоматическое включение или выключение кондиционера по установленному таймеру в течение 24 часов.
В комплекте поставки находится проводной пульт управления, а так же может быть дополнительно подключен беспроводной пульт управления или комбинация из проводных пультов управления.
Технические характеристики
|
Модель |
RMS-IN71-D1/V2 |
RMS-IN112-D1/V2 |
RMS-IN140-D1/V2 |
RMS-IN220-D1/V2 |
RMS-IN280-D1/V2 |
RMS-IN450-D1/V2 |
RMS-IN560-D1/V2 |
||
|
Тип управления |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
||
|
Статическое давление |
Стандарт |
Па |
100 |
100 |
130 |
200 |
200 |
200 |
200 |
|
Диапазон |
50～130 |
50～130 |
50～130 |
100~300 |
100~300 |
100~300 |
100~300 |
||
|
Холодопроизводительность |
Мощность |
БТЕ/ч(Вт) |
24000(7100) |
38000(11200) |
48000(14000) |
75000（22000） |
95500（28000） |
153500（45000） |
191100（56000） |
|
Потребляемая мощность |
В |
280 |
420 |
420 |
1750 |
1750 |
2250 |
2250 |
|
|
Ток |
А |
1,4 |
2 |
2 |
8,85 |
8,85 |
11,36 |
11,36 |
|
|
Теплопроизводительность |
Мощность |
БТЕ/ч(Вт) |
27000(8000) |
42000(12500) |
55000(16000) |
85300（25000） |
105772（31000） |
170600（50000） |
208132（61000） |
|
Потребляемая мощность |
В |
280 |
420 |
420 |
1750 |
1750 |
2250 |
2250 |
|
|
Ток |
А |
1,4 |
2 |
2 |
8,85 |
8,85 |
11,36 |
11,36 |
|
|
Уровень шума в помещении при охлаждении (звуковое давление) |
Высокий |
дБ(А) |
50 |
53 |
53 |
55 |
55 |
61 |
61 |
|
Средний |
дБ(А) |
48 |
51 |
51 |
53 |
53 |
58 |
58 |
|
|
Низкий |
дБ(А) |
46 |
49 |
49 |
51 |
51 |
56 |
56 |
|
|
Тип хладагента/Количество |
Тип |
|
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
|
Заправленный объем |
кг |
4,5 |
4,5 |
4,5 |
4,5 |
4,5 |
4,5 |
4,5 |
|
|
Электропитание |
220-240В~/50Гц/ |
220-240В~/50Гц/ |
220-240В~/50Гц/ |
220-240В~/50Гц/ |
220-240В~/50Гц/ |
220-240В~/50Гц/ |
220-240В~/50Гц/ |
||
|
Электродвигатель внутреннего блока |
Модель |
|
YLK150-4 |
YLK200-4 |
YLK200-4 |
YF139-550-4A20 |
YF139-550-4A20 |
YF139-550-4A20 |
YF139-550-4A20 |
|
Кол-во |
|
1 |
1 |
1 |
2 |
2 |
3 |
3 |
|
|
Потребляемая мощность |
В |
150 |
302 |
302 |
550*2 |
550*2 |
550*3 |
550*3 |
|
|
Электрический конденсатор |
мкФ |
10 |
10 |
10 |
15 |
15 |
15 |
15 |
|
|
Скорость (Выс./Средн./Низк.) |
об/мин |
1155/1000/922 |
1250/1200/1150 |
1250/1200/1150 |
1200/1050/940 |
1200/1050/940 |
1200/1100/950 |
1200/1100/950 |
|
|
Испаритель |
Количество рядов |
|
3 |
3 |
3 |
4 |
4 |
4 |
4 |
|
Количество u-образных трубок |
|
22 |
18 |
18 |
36 |
36 |
44 |
44 |
|
|
Шаг трубки (a)×шаг ряда (b) |
мм |
21×12.7 |
25.4×19.05 |
25.4×19.05 |
21×12.7 |
21×12.7 |
25.4×22 |
25.4×22 |
|
|
Расстояние между ребрами |
мм |
1,5 |
1,8 |
1,8 |
1,5 |
1,5 |
1,8 |
1,8 |
|
|
Тип ламелей |
|
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
|
|
Наружный диаметр трубки и тип |
мм |
Φ7, внутренняя рифленая трубка |
Φ9.52, внутренняя рифленая трубка |
Φ9.52, внутренняя рифленая трубка |
Φ7, внутренняя рифленая трубка |
Φ7, внутренняя рифленая трубка |
Φ9.52, внутренняя рифленая трубка |
Φ9.52, внутренняя рифленая трубка |
|
|
Габариты (Д*В*Ш) |
мм |
689×338×38.1 |
1076×300×57.15 |
1076×300×57.15 |
1202*378*50.8 |
1202*378*50.8 |
1520*611*88 |
1520*611*88 |
|
|
Количество контуров |
|
8вх 8вых |
6вх 6вых |
6вх 6вых |
12вх 12вых |
12вх 12вых |
22вх 22вых |
22вх 22вых |
|
|
Выходной присоединительный размер |
мм |
430×220 |
850×220 |
850×220 |
1025×300 |
1470×330 |
|||
|
Входной присоединительный размер |
мм |
710×310 |
1100×310 |
1100×310 |
1240×460 |
1645×638 |
|||
|
Циркуляция воздуха в помещении (охлаждение/обогрев) |
л/с |
350 |
561 |
639 |
1250 |
1250 |
2083 |
2083 |
|
|
м3/ч |
1260 |
2020 |
2300 |
4500 |
4500 |
7500 |
7500 |
||
|
Тип внутреннего вентилятора |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
||
|
Диаметр труб |
Жидкость |
дюйм |
3/8'' |
3/8'' |
3/8'' |
12.7mm |
12.7mm |
12.7mm |
12.7mm |
|
Газ |
дюйм |
5/8'' |
5/8'' |
5/8'' |
22.2mm |
22.2mm |
28.6mm |
28.6mm |
|
|
Дренажная труба |
мм |
25(ID20,OD25) |
25(ID20,OD25) |
25(ID20,OD25) |
DN25 |
DN25 |
DN25 |
DN25 |
|
|
Размеры (ШхВхГ) |
Внутренний |
мм |
850×380×590 |
1200×380×590 |
1200×380×590 |
1366×758×470 |
1770×758×650 |
||
|
Вес нетто |
Внутренний |
кг |
49 |
58 |
58 |
120 |
220 |
||
|
Размеры упаковки (ШхВхГ) |
Внутренний |
мм |
1060×425×695 |
1410×435×695 |
1410×435×695 |
1620×975×700 |
2010×975×910 |
||
|
Вес с упаковкой |
Внутренний |
кг |
55 |
64 |
64 |
145 |
245 |
||
Примечание
Технические характеристики основаны на следующих условиях:
Охлаждение: Температура в помещении 27°С по сухому термометру/19°С по мокрому термометру, температура на улице 35°С по сухому термометру/24°С по мокрому термометру.
Нагрев: Температура в помещении 20°С по сухому термометру/15°С по мокрому термометру, а температура на улице 7°С по сухому термометру/6°С по мокрому термометру.
Эквивалентная длина трубопровода: 5 м; Перепад между блоками: 0 м; Напряжение: 230 В.
Уровень шума: Уровень звукового давления во внутреннем блоке, измеряется в точке на расстоянии 1,5 м вниз от центра блока.
Уровень звукового давления во внешнем блоке, измеряется в точке на расстоянии 1,0 м перед блоком.
В связи с постоянным совершенствованием оборудования технические характеристики могут быть изменены без предварительного уведомления.
